Подъемные обратные клапаны: точные стражи однонаправленного потока жидкости

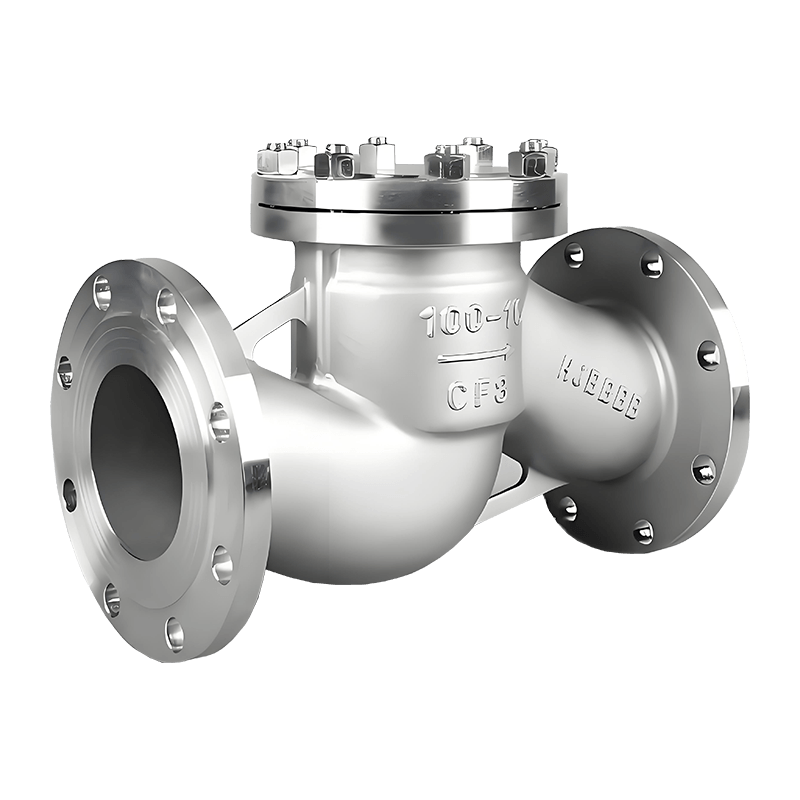

Подъемный обратный клапан (LCV) является незаменимым автоматическим клапаном в промышленных трубопроводных системах, предназначенным для обеспечения движения жидкости (жидкости или газа) исключительно в заданном направлении, тем самым предотвращение любого обратного потока . Известные своей прочной конструкцией и надежным уплотнением, LCV особенно хорошо подходят для применений, связанных с высоким давлением, высокой температурой или требующих быстрого реагирования на закрытие.

Укорененный в Немецкие традиции точного производства , такие компании, как Группа клапанов Ваттен — всемирно известное предприятие по производству клапанов для промышленной автоматизации, расположенное в Сааре, Германия, — соблюдает самые строгие стандарты при проектировании и производстве таких критически важных компонентов потока.

Основной механизм: привод давления и гравитационный сброс

operation of the Поднимите обратный клапан является полностью автоматическим и полностью полагается на динамику давления жидкости и силу тяжести:

1. Открытие: Когда давление на входе преодолевает совокупные силы давления на выходе, вес закрывающего элемента (диска или поршня) и любое напряжение вспомогательной пружины, жидкость толкает элемент. вертикально вверх , вдали от седла клапана.
2. Закрытие: Когда поток уменьшается или происходит реверс, сила тяжести и давление возвращающейся среды быстро заставляют диск/поршень вернуться на седло. Это быстрое закрытие с коротким ходом очень эффективно смягчает гидравлический удар в высокоскоростных системах.

Приверженность надежному и высокопроизводительному контролю жидкости является центральным элементом миссии предприятий, специализирующихся на автоматизированных решениях. Группа клапанов Ваттен в частности, использует свой исключительный технологический опыт для предоставления инновационных решений в области клапанов и профессиональной технической поддержки для критически важных отраслей промышленности, включая энергетику, химическую, водоочистную, фармацевтическую и пищевую промышленность.

Структура и основные типы конструкций

design of LCVs is focused on the shape and guidance of the internal closing component:

1. Обратный клапан подъема поршня

В этом типе используется цилиндрический поршень точно направляется внутри капота или внутренних направляющих. Эта надежная направляющая обеспечивает стабильность и защиту от вибраций даже при высоких скоростях потока. LCV поршневого типа обычно используются в системах обработки грузов. пар, газ, воздух и чистых жидкостей под высоким давлением. Их общий Z-образный поток обеспечивает превосходную герметичность, но приводит к более высокому перепаду давления по сравнению с другими конструкциями.

2. Шаровой обратный клапан

Ball LCV uses a precision-ground сферическое тело в качестве закрывающего элемента. Благодаря вращающемуся характеру шара он очень подходит для вязкие жидкости или носители, содержащие небольшое количество твердые частицы , поскольку постоянное изменение положения сиденья сводит к минимуму локальный износ. Эти подъемные обратные клапаны часто имеют Y-образный узор или прямоточная конструкция корпуса для лучшего улавливания твердых частиц и снижения сопротивления потоку.

Преимущества производительности и инженерные приложения

LCV обладают явными преимуществами, которые делают их предпочтительным выбором в сложных условиях:

• Высокая надежность уплотнения: linear contact between the disc/piston and the seat ensures a tight, high-integrity seal, meeting stringent zero-leakage requirements often found in high-pressure systems.
• Устойчивость к высокому давлению/температуре: Легкие грузовые автомобили, изготовленные из прочных материалов, часто с использованием кованых корпусов, способны выдерживать экстремальные давления и температуры, распространенные в отраслях, обслуживаемых такими компаниями, как Группа клапанов Ваттен .
• Быстрый ответ и защита от болтовни: short vertical stroke enables rapid closure, making the valve resistant to the vibration and oscillation that can occur in pulsating flow conditions.

Группа клапанов Ваттен , специализируясь на основных продуктах, таких как шаровые краны с автоматическим управлением, дроссельные заслонки и регулирующие клапаны , продолжает уделять особое внимание автоматическим регулирующим клапанам, строго придерживаясь международных стандартов качества по всей линейке своей продукции, включая обратные клапаны. Мы стремимся к постоянным инновациям, предоставляя клиентам продукцию с превосходными эксплуатационными характеристиками, профессиональную техническую поддержку и комплексные решения по контролю жидкостей, что дает им возможность решать сложные проблемы управления промышленными жидкостями.

Ключевые промышленные применения

superior sealing capability and durability of Поднимите обратный клапанs сделать их незаменимыми в различных важнейших секторах:

• Электростанции: Используется в нагнетательных линиях питательных насосов и главных паропроводах для предотвращения обратного потока.
• Компрессорные системы: Устанавливается на нагнетании поршневых и центробежных компрессоров для защиты оборудования от повреждения противодавлением.
• Химическая инъекция под высоким давлением: Применяется в химической и нефтегазовой промышленности для обеспечения точного и однонаправленного закачивания жидкостей под высоким давлением.

Группа клапанов Ваттен поставляет эти важнейшие компоненты и необходимые технические знания для важнейших отраслей промышленности, включая энергетику, химическую, водоочистную, фармацевтическую и пищевую промышленность, поддерживая основную инфраструктуру во всем мире.
