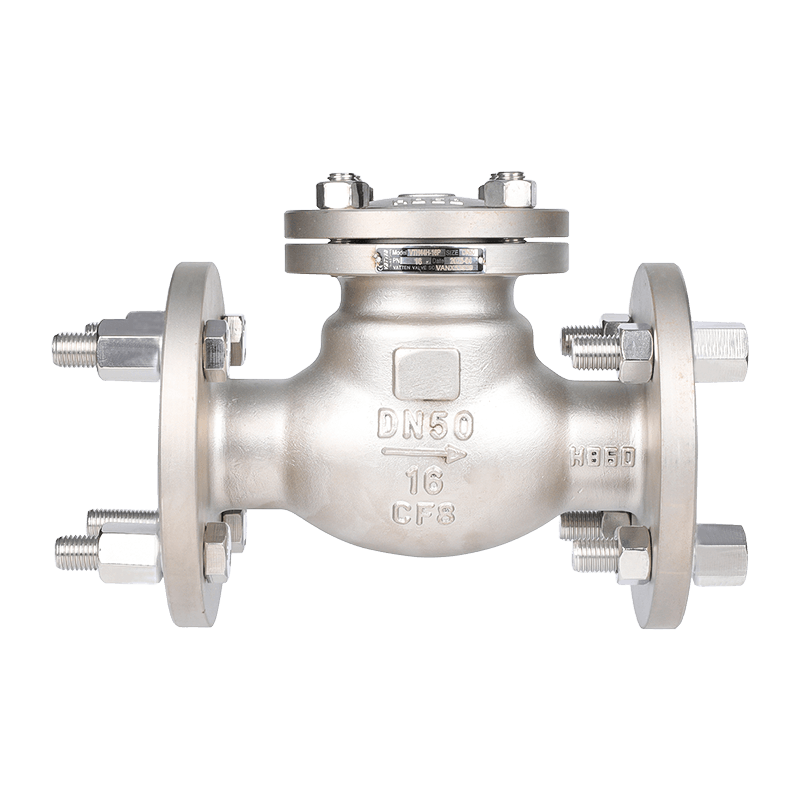

Поворотные обратные клапаны: основная технология для однонаправленного потока в трубопроводах

Поворотный обратный клапан является принципиально важным автоматический клапан . Его основная функция заключается в том, чтобы гарантировать, что жидкая среда в трубопроводной системе течет только в одном заданном направлении, автоматически и эффективно. предотвращение любой формы обратного или обратного потока . Этот клапан работает полностью за счет собственного давления жидкости, не требуя внешнего источника питания или ручного вмешательства, поэтому его называют «обратным клапаном».

I. Точный принцип работы и механизм

operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. Открытое состояние (прямой поток): Когда среда течет в нормальном направлении, ее кинетическая энергия и давление создать тягу, действующую на диск. Как только эта тяга преодолевает вес диска и трение шарнира, диск распахивается вокруг шарнирный штифт по направлению потока. В полностью открытом состоянии путь потока практически прямой, что обеспечивает чрезвычайно низкое сопротивление жидкости.

2. Закрытое состояние (тенденция обратного потока): Когда насос останавливается, скорость потока уменьшается или происходит попытка обратного потока, диск теряет тягу вперед. Затем диск быстро и автоматически возвращается на сиденье благодаря объединенной силе своих гравитация и обратное давление среды . Чем больше обратное давление, тем сильнее диск прижимается к седлу, что приводит к более надежному уплотнению.

Основанная на немецкой традиции точного производства, Группа клапанов Ваттен сохраняет свое внимание к автоматическим регулирующим клапанам, строго придерживаясь международных стандартов качества. Приверженность точности является неотъемлемой частью проектирования и производства важнейших компонентов, таких как шарнирный штифт и седло наших обратных клапанов, обеспечивая долговечность и надежную работу.

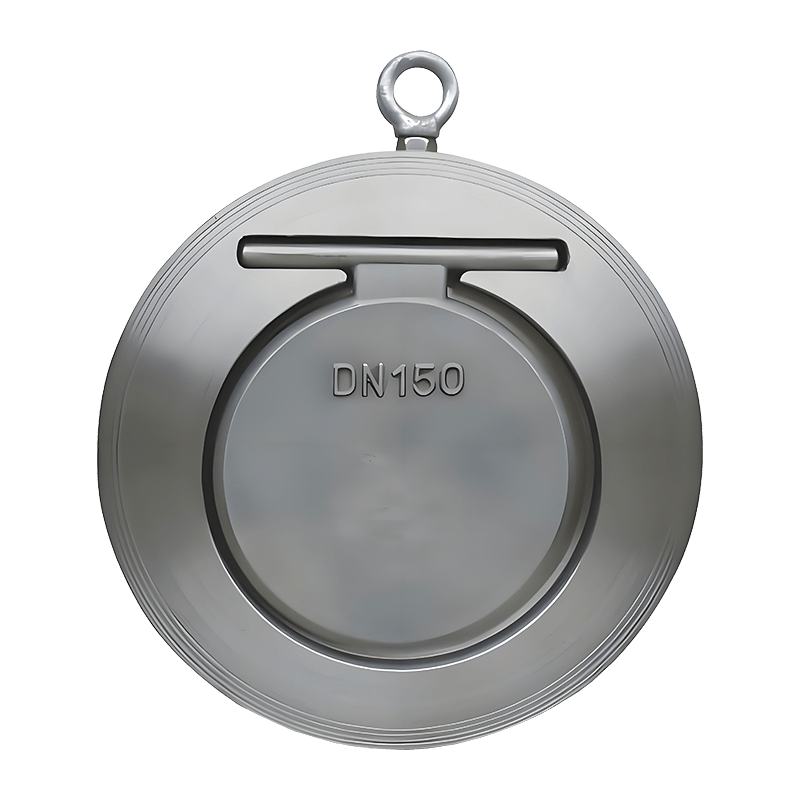

II. Базовая структура и анализ компонентов

Хотя конструкция поворотного обратного клапана кажется простой, его надежность зависит от синхронизированной работы нескольких ключевых компонентов:

• Тело: Он служит оболочкой и каркасом, выдерживает давление трубопровода и подключается к системе. Корпус имеет прямоточную конструкцию, позволяющую минимизировать сопротивление жидкости.
• Диск: core component that executes the opening and closing function. It’s connected by a шарнирный рычаг к клапану шарнирный штифт , позволяя ему качаться. Материалы дисков должны быть совместимы с транспортируемым носителем.
• Сиденье: sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• Шарнирный штифт: pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• Капот: Он герметизирует внутреннее пространство, обеспечивая порт доступа для обслуживания или проверки внутренних компонентов.

Группа клапанов Ваттен, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, специализируется на исследованиях, разработках и производстве основной продукции, такой как шаровые краны с автоматическим управлением, дроссельные заслонки и регулирующие клапаны. Наш опыт в области автоматического управления гарантирует, что даже наши пассивные компоненты, такие как поворотные обратные клапаны, спроектированы в соответствии с самыми высокими стандартами надежности и целостности материала.

III. Технические преимущества и характеристики жидкости

widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• Сверхнизкое сопротивление потоку и падение давления: Когда диск полностью открыт, путь потока почти прямой. Это приводит к чрезвычайно низкому коэффициенту сопротивления потоку, что имеет решающее значение для трубопроводных систем с высоким расходом и большими расстояниями, поскольку эффективно снижает потребление энергии при перекачке.
• Широкая применимость: Он может работать с различными средами, включая чистую воду, сточные воды, пар, масло, газы и жидкости, содержащие взвешенные твердые частицы.
• Надежное самоуплотнение: reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as автоматическое усиление уплотнения .

IV. Рекомендации по установке и предотвращение гидравлического удара

В инженерных приложениях важно учитывать требования к установке и потенциальные технические проблемы, связанные с поворотными обратными клапанами:

1. Ориентация установки: Традиционный Поворотный обратный клапанs в первую очередь полагаться на гравитация для облегчения закрытия, поэтому их обычно необходимо устанавливать в горизонтальные трубопроводы . Когда вертикальная установка неизбежна, используется специальная конструкция с пружинное закрытие необходимо выбрать.
2. Риск гидравлического удара: Это серьезная проблема. Когда насос внезапно останавливается, поток быстро меняет направление, в результате чего диск быстро и сильно ударяется о седло. Этот удар создает мощную мгновенную волну давления, известную как «гидравлический удар».
3. Методы смягчения последствий: Чтобы снизить риск гидравлического удара, для высокоскоростных трубопроводов или трубопроводов большого диаметра часто используются специализированные конструкции:
   • Внешний рычаг и противовес: Регулируя вес и длину рычага, можно точно контролировать и смягчать скорость и силу закрытия диска.
   • Конструкция наклонного диска: Такая конструкция сокращает ход диска, позволяя ему закрываться быстрее и плавнее, прежде чем жидкость полностью повернется вспять.

Используя наш исключительный технологический опыт, Группа клапанов Ваттен поставляет инновационные решения в области клапанов и профессиональную техническую поддержку для критически важных отраслей промышленности, включая энергетику, химическую, водоочистную, фармацевтическую и пищевую промышленность. Мы стремимся к постоянным инновациям, предоставляя клиентам продукцию с превосходными эксплуатационными характеристиками, профессиональную техническую поддержку и комплексные решения по контролю жидкости, что дает им возможность решать сложные проблемы управления промышленными жидкостями, особенно проблемы, связанные с гидравлическим ударом высокого давления в критической инфраструктуре.
