дюйм ( " ) :
Дюйм («») — это общепринятая единица спецификации в американской системе, используемая для стальных труб, клапанов, фланцев, колен, насосов, тройников и т. д. Например, спецификация может составлять 3 дюйма.
Термин «дюйм» (сокращенно «дюйм») первоначально на голландском языке означал «большой палец», причем один дюйм был длиной одного сустава большого пальца. Конечно, длина большого пальца человека естественно варьируется. В 14 веке король Англии Эдуард II установил «стандартный юридический дюйм». Ее определяли как длину трех самых крупных ячменных зерен от середины ячменного початка, расположенных друг к другу.
Обычно 1 дюйм = 2,54 см = 25,4 мм.
DN:
DN — это общая единица спецификации в китайской и европейской системах, которая также используется для обозначения характеристик труб, клапанов, фланцев, трубопроводной арматуры и насосов, таких как DN300.
DN относится к номинальному диаметру трубы (также известному как номинальный внутренний диаметр). Важно отметить, что это не внешний и не внутренний диаметр, а среднее значение между ними, известное как средний внутренний диаметр.
Ф:
Φ — универсальный символ, обозначающий размер внешнего диаметра труб, колен, круглой стали и других материалов, который также можно назвать диаметром. Например, Φ609,6 мм соответствует внешнему диаметру 609,6 мм. Этот символ обычно используется в клапанах, особенно для зажимных соединений.
Взаимосвязь между тремя
Во-первых, " и DN имеют почти идентичные значения, оба по существу представляют номинальный диаметр отверстия, указывающий размер спецификации. Φ служит для объединения этих двух значений.
Например: если стальная труба указана как DN250, та же труба будет иметь маркировку 10 дюймов в дюймах. Есть ли между ними связь?
Ответ: да. Как правило, целодюймовые размеры можно преобразовать в DN, умножив их на 25. Например:
1" × 25 = Ду25 2" × 25 = Ду50 4 дюйма × 25 = Ду100
Однако есть исключения. Например, 3 дюйма × 25 = 75, что округляется до DN80. Существуют также дюймовые размеры с дробями или десятичными знаками, например 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", их невозможно рассчитать таким образом, но расчеты примерно такие же, в основном это стандартные значения. :

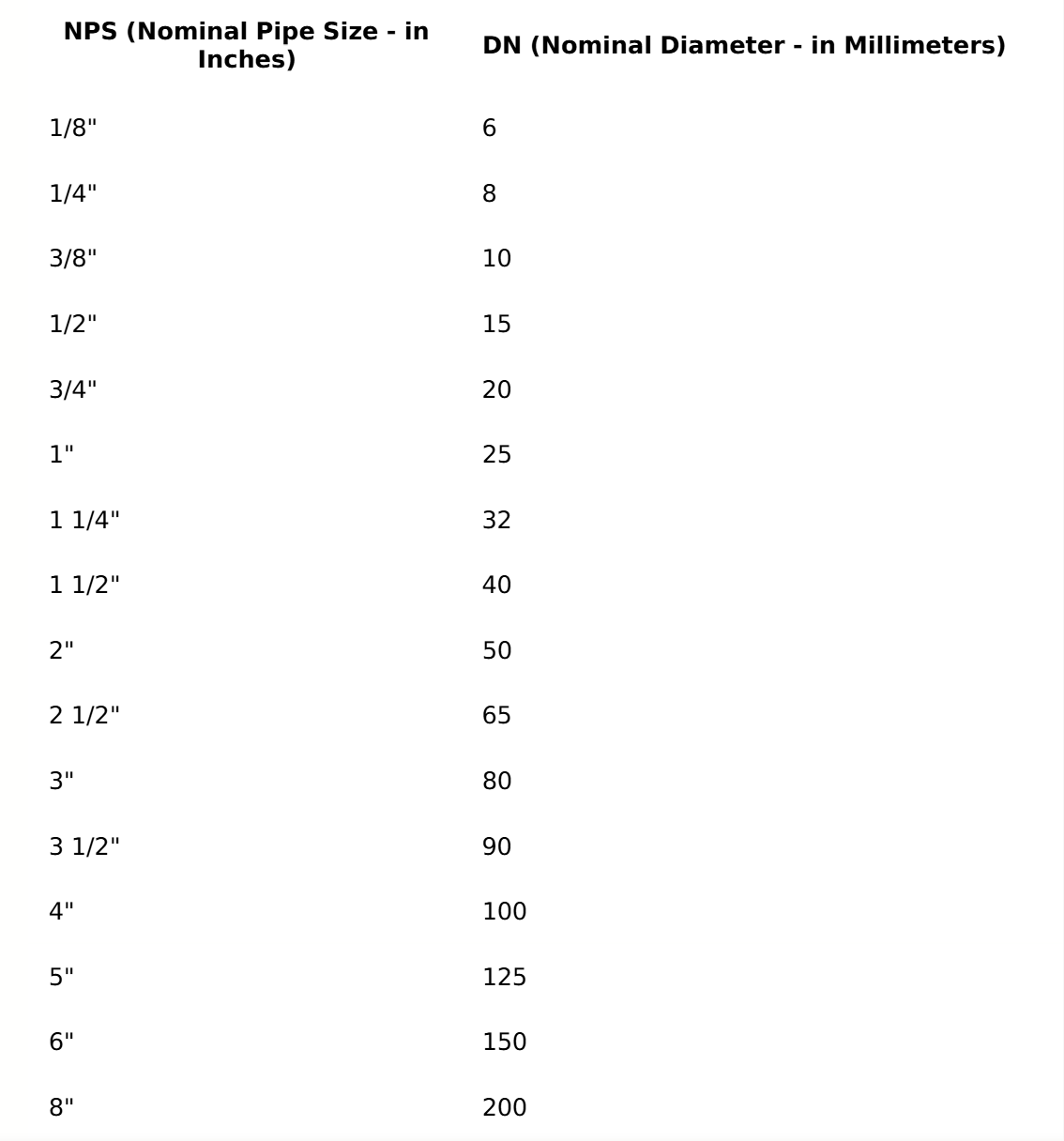

1/2"=Ду15
3/4"=Ду20
1-1/4"=Ду32
1-1/2"=Ду40
2-1/2"=DN65
