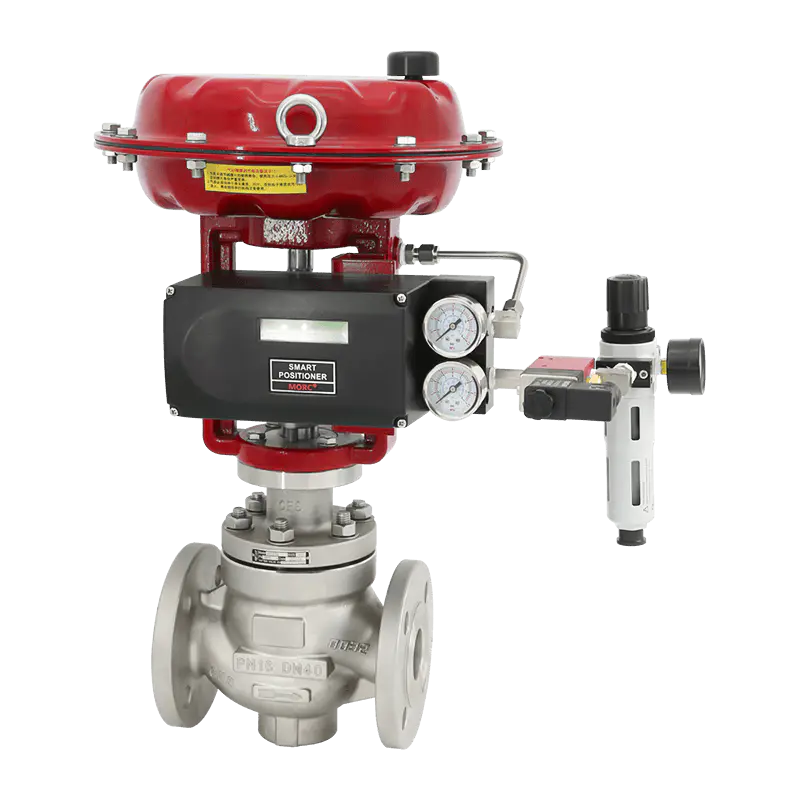

Значение регулирующих клапанов в промышленной автоматизации и обслуживании их позиционеров.
На фоне ускоряющейся промышленной автоматизации регулирующие клапаны находят все более широкое применение, а их ключевая роль в технологическом производстве становится все более значимой. Позиционеры клапанов, являясь «мозгом» пневматических регулирующих клапанов, обеспечивают точное соответствие требованиям производственного процесса за счет точного управления открытием клапана. Однако в практическом применении позиционеры клапанов могут столкнуться с различными неисправностями. Ниже представлен профессиональный анализ и подборка типичных неисправностей и способов их устранения.
Неисправность 1: Клапан не реагирует после ввода сигнала.
1) Проверка давления подачи воздуха:
Во-первых, убедитесь, что давление подачи воздуха соответствует стандартным требованиям, указанным в руководстве к оборудованию.
2) Проверка пути передачи сигнала:
- С помощью мультиметра проверьте целостность сигнала 4–20 мА из диспетчерской на клеммы позиционера. При обнаружении отклонений проверьте соединения проводов.
- Если сигнал в норме, но позиционер не отвечает, проведите дальнейшее тестирование внутренней схемы позиционера.
- При использовании механических позиционеров особое внимание следует уделять рабочему состоянию моментного двигателя.
3) Проверка механизма обратной связи:
Убедитесь, что между стержнем обратной связи и монтажным кронштейном позиционера нет ослабления или отсоединения, и выполните необходимые процедуры затяжки.
4) Устранение неполадок с блокировкой воздуха:
Отсоедините линию подачи воздуха от выходного порта позиционера и повторите команду. Если поток воздуха не обнаружен, возможно, воздушный контур заблокирован. Мы рекомендуем вернуть устройство на завод для очистки.
5) Проверка состояния клапана:
Внимательно осмотрите сам клапан на предмет заедания или заклинивания.
Неисправность 2: Клапан работает медленно.
1) Подтверждение давления подачи газа:
Убедитесь, что давление в системе подачи газа достаточно для поддержания работы клапана.
2) Проверка герметичности воздушного контура:
Тщательно проверьте все соединения воздушного контура на наличие признаков утечек.
3) Анализ импеданса клапана:
Определяет, наблюдается ли заедание клапана или повышенное сопротивление трению.
Ошибка 3: Клапан не достигает заданного положения.
1) Проверка сигналов и подачи воздуха:
Еще раз проверьте процесс передачи сигнала и состояние подачи воздуха.
2) Калибровка перемещения:
- Для механических позиционеров ход необходимо регулировать вручную;
- Интеллектуальные позиционеры могут оптимизировать соответствующие параметры посредством функции самонастройки.
Ошибка 4: Позиционер клапана колеблется вблизи заданного значения.
1) Испытание эффективности уплотнения воздушного контура:
Тщательно проверьте герметичность соединения от выхода источника воздуха позиционера до входа привода.
2) Проверка состояния привода:
Исключите возможность внутренней утечки воздуха внутри привода.
3) Коэффициент сопротивления и точная настройка параметров:
- Проанализируйте, увеличилось ли внутреннее трение или другое сопротивление внутри клапана;
- Используйте интеллектуальный позиционер для настройки параметров ПИД или ширины мертвой зоны, чтобы уменьшить ненужную вибрацию.
VATTEN предлагает на выбор множество локаторов, включая Siemens, YTC, TISSON и другие.
