Вихревой расходомер спроектирован и изготовлен на основе теории вихревых дорожек Кармана, которая в основном используется для измерения расхода различных чистых жидкостей, таких как газы, жидкости и пар. Вихревые расходомеры отличаются низкими потерями давления, широким диапазоном измерения и высокой точностью. При измерении объемного расхода жидкостей на них практически не влияют изменения таких параметров, как плотность жидкости, давление, температура и вязкость. Не имея движущихся механических частей, они обеспечивают высокую надежность и требуют минимального обслуживания. В настоящее время вихревые расходомеры различных производителей могут иметь встроенную температурную компенсацию, что обеспечивает прямую температурную компенсацию при измерениях газа/пара. Вихревые расходомеры стали одними из универсальных приборов измерения расхода и широко используются в перерабатывающих отраслях.
Вихревые расходомеры обычно достигают точности 1% для измерения газа/пара и 0,75% для измерения жидкости. Однако при неправильной установке точность измерений может быть значительно снижена.
Обсудим установку вихревых расходомеров:
1. Место установки должно находиться вдали от труб, подверженных механической вибрации и ударам.
2. Расходомер должен быть установлен в месте, обеспечивающем полное заполнение трубы для достижения нормальных измерений.

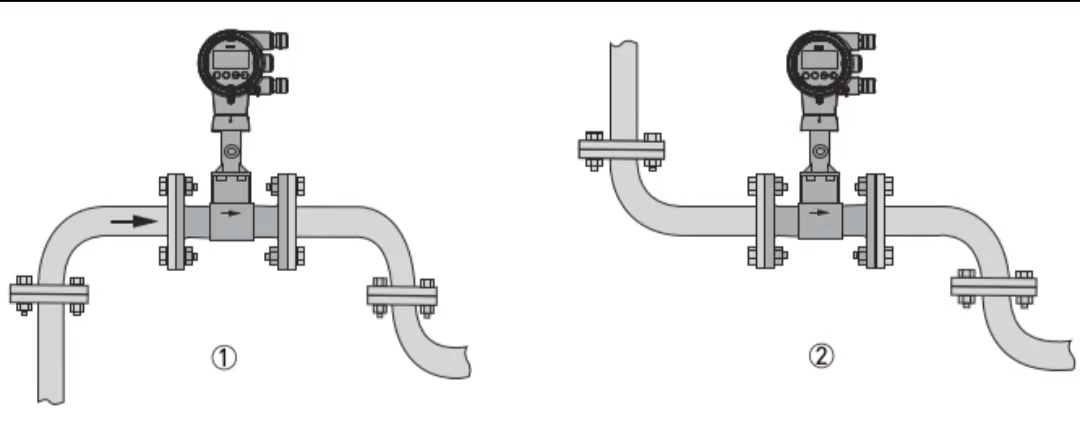

При работе с жидкостями расходомер не следует устанавливать в высоких точках. Рекомендуются следующие положения установки:
Следующие положения установки не рекомендуются для работы с жидкостями:

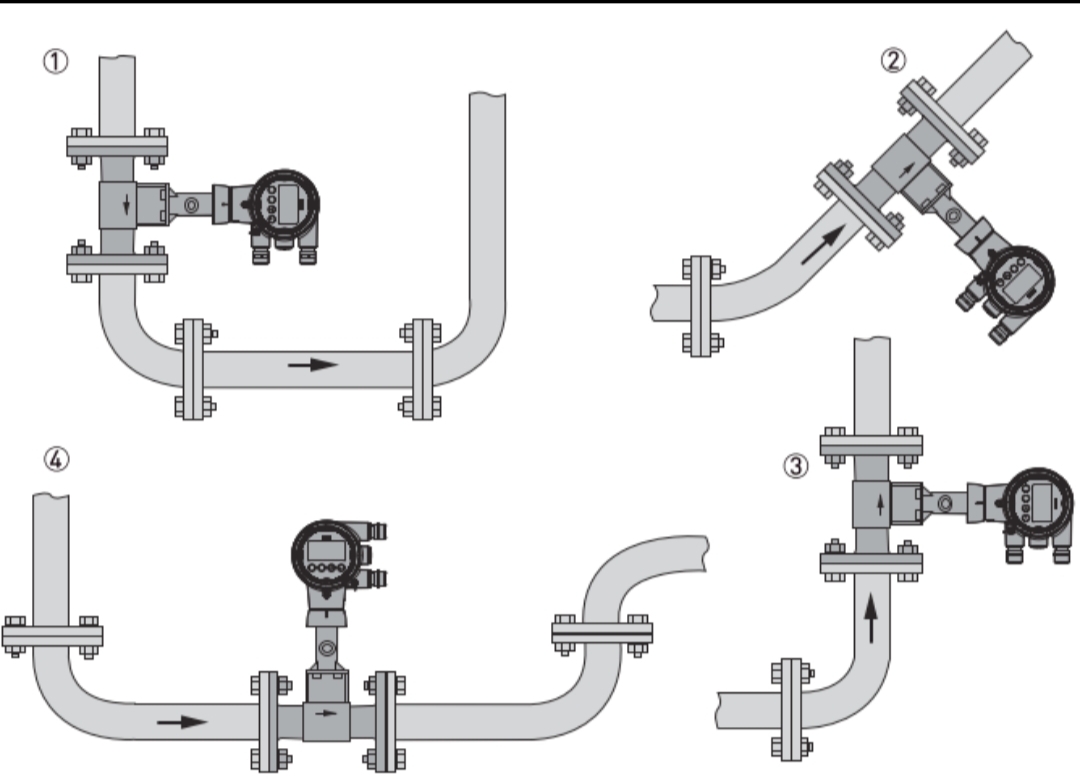

При использовании газа/пара трубопровод всегда заполнен газом. Таким образом, расходомер может быть установлен в вертикальном восходящем потоке, вертикальном нисходящем потоке или горизонтальном направлении. Однако его нельзя устанавливать в низких точках. Рекомендуемые положения установки:

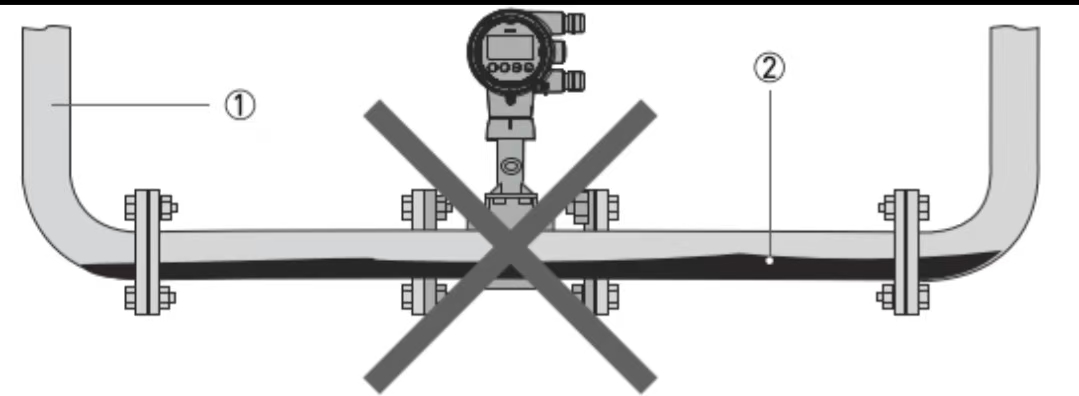

При использовании газа/пара в нижних точках может скапливаться жидкость, поэтому их не следует выбирать для установки:

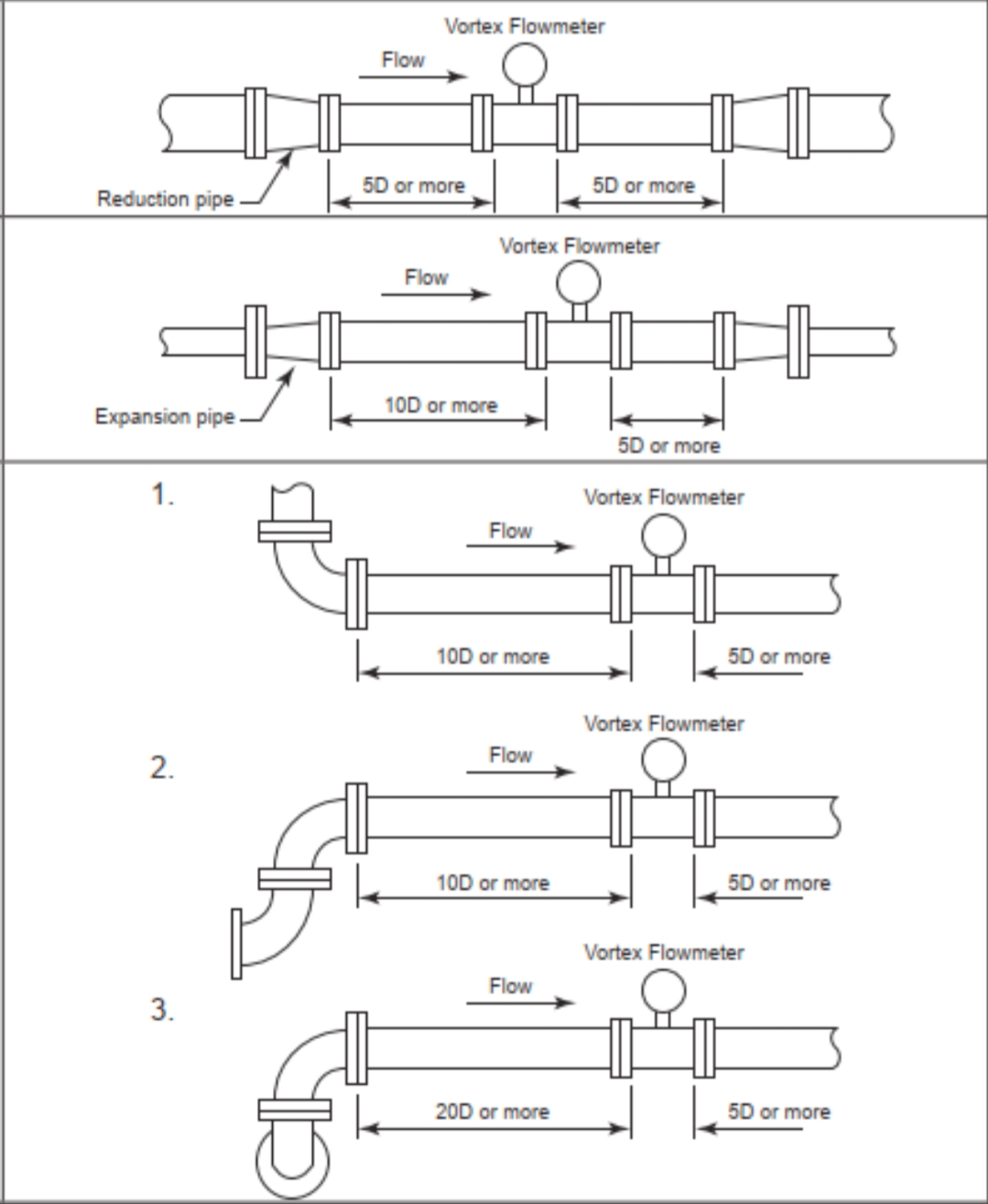

3.Прямые участки трубы выше и ниже по потоку (если требуются приборы для измерения температуры и давления, их следует устанавливать после расходомера. Приборы, расположенные ниже по потоку, также должны быть расположены за пределами прямого участка трубы. Рекомендуемый порядок расположения нескольких приборов: расходомер, датчик давления, датчик температуры). Как правило, руководствуйтесь требованиями к длине прямой трубы, указанными в образце продукта производителя (или общими рекомендациями по 15D на входе и 5D на выходе согласно руководствам к приборам). Заранее проинформируйте группу инженеров по трубопроводам о требованиях к прямым трубам выше и ниже по потоку для вихревого расходомера. После выбора производителя прибора требования к установке должны быть подтверждены в соответствии со спецификациями производителя.

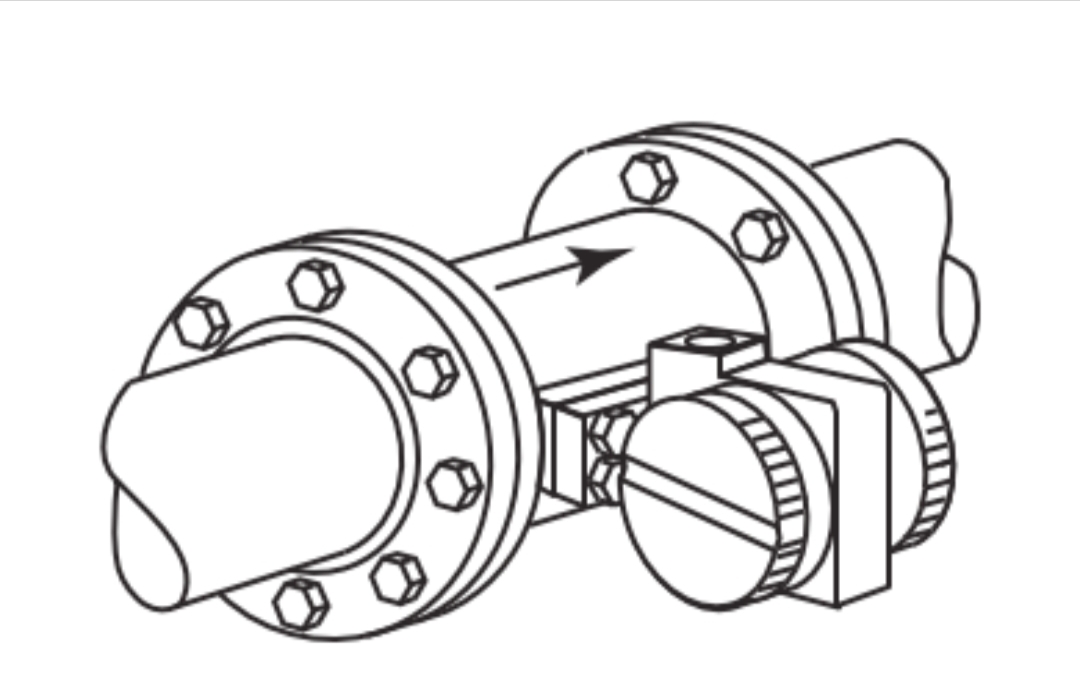

4. При измерении сред с высокими температурами производители обычно поставляют вихревые расходомеры разъемного типа. Для встроенных вихревых расходомеров ориентация преобразователя должна определяться в зависимости от температуры среды. Например, при измерении высокотемпературного пара преобразователь следует ориентировать боком или вниз (некоторые производители не рекомендуют установку вниз, так как жидкость может попасть в головку преобразователя).
